I. Bevezetés

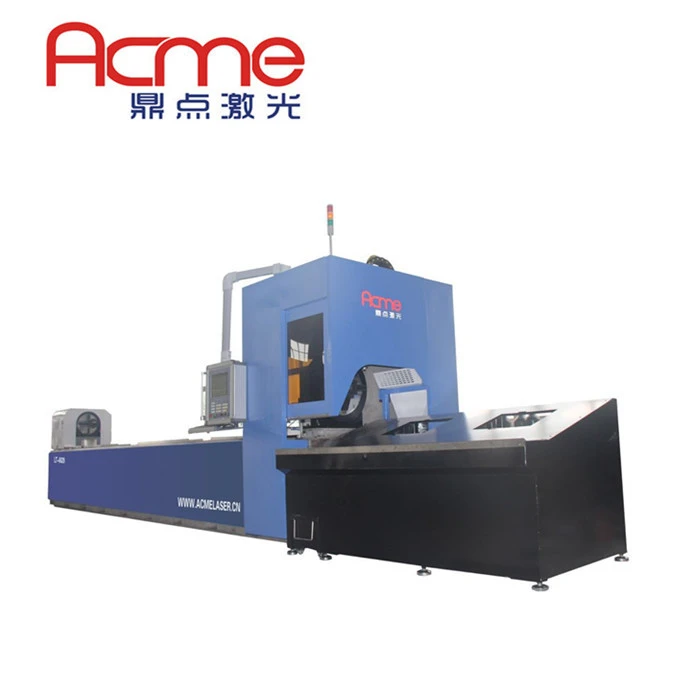

CNC csővágó gép
A csöves lézergépünk segítségével drámaian csökkenthetjük a szerelési időt. A cső lézer kiváló minőségű vágásaival és részben ismételhetőségével a ciklusidő drasztikusan csökkenthető, és bizonyos folyamatok kiküszöbölhetők.
A csöves lézerek képesek hosszú és rövid lézeres vágott részeket gyártani a szénből a rozsdamentes acélba, beleértve bármilyen szerkezeti alakot, beleértve a szögvas és gerendákat.
A bemélyedések a kívánt szögre vághatók a precíziós kialakításhoz. A lézervágások simák, gyakorlatilag kiküszöbölve a köszörülés és sorjázás szükségességét. A lyukakat a kívánt átmérőre vágják, így a fúrás vagy a lyukasztás szükségessége is rendelkezésre áll.
II. A cnc csővezeték előnyei Vágógép
Nincs szerszámköltség
Minimális bordák vagy csipek a vágásokon
Hűtőközeg-mentes (nincsenek vágófolyadék maradványok a részeken)
Pontos tűréshatárok (ismételhetőség)
A több művelet egy ciklusba integrálható
Kicsi vagy nagy termelési futás
Tárolja az anyagot úgy, hogy több rész beágyazódik egy cső hosszába
Felügyelet nélküli képesség
III. cnc csővágó gép képességek
| Kerek csövek és üreges vágási kapacitás Min: 16 mm Ø Max: 273 mm Ø |
| Négyzetes csövek és dobozkapacitás Min: 16mm x 16mm Max: 200mm x 200mm |
| Négyszögletes csövek vágási kapacitása Min: 20mm x 15mm Max: 250mm x 150mm |
| Ovális / ellipszis csövek vágási kapacitása Min: 32mm x 17mm Max: 250mm x 125mm |
IV. Fő részek
Cikk neve | Megjegyzés |
Fiber lézer rezonátor | 2000W (IPG) |
Szervo motor és vezető | YASKAWA (Japán) |
Golyóscsavar | HIWIN (Tajvan) |
Fogaskerék | KÍNAI |
Lézerfej | RAYTOOLS (Svájc) |
Hűtő | TONG FEI (Kína) |
Vezérlő rendszer | PA8000 (NÉMETORSZÁG) |
Liner útmutató | HIWIN (Tajvan) |
Gáz arányos szelep | SMC (Japán) vagy AIRTAG |
Csökkentett sebességváltó | MOTOVARIO (Franciaország) |
Gépi fém test | 16-25 mm-es ágy teljes egészében meleg és kiengedhető |
V. összehasonlítás
VI. MINTÁK
